CFL
특징들
  • - 쉬운 연결
  • - 위생적인 연결
  • - 빈틈없는 내부구조
  • - 롤에서 잘라서 연결가능
  • - 표준 및 주문제작 외경
  • - 견고한 내구성
  • - 기밀성(Air tight)
  • - 밀폐성(Leak proof)
  • - 다양한 유연한 물질
  • - 표준 ANSI 316L/DIN 1.4404
  • - 다양한 사이즈
  • - 주문 제작 가능
  • - 교체 가능한 가스킷
  • - 재사용 가능한 금속과 플랜지
  • - 테플론 이용시 적합

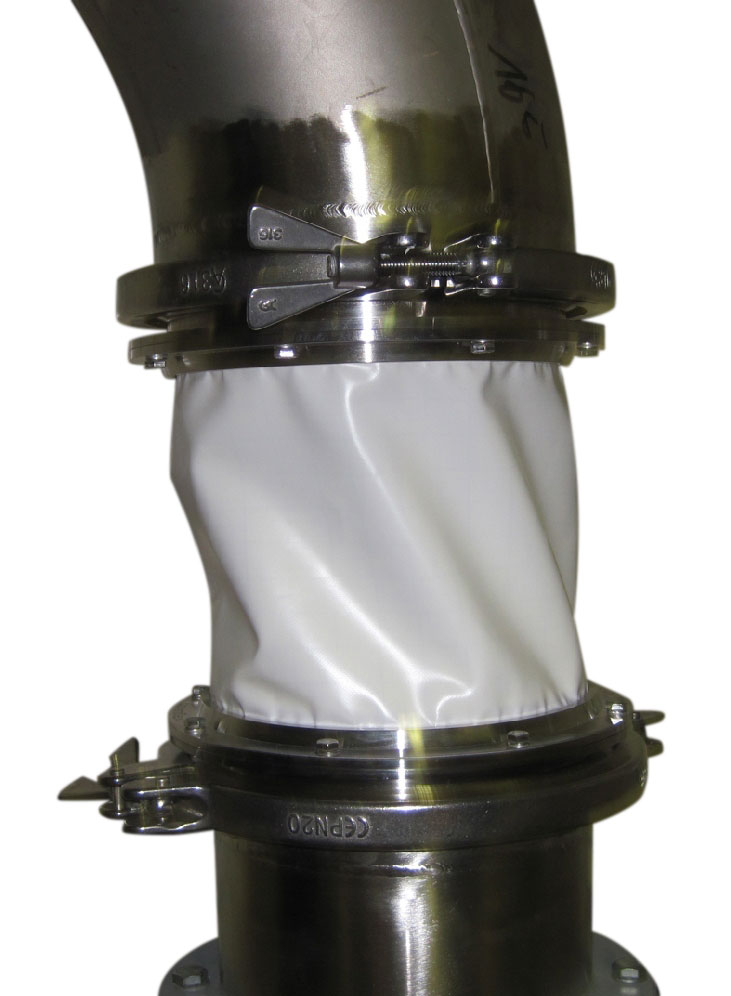

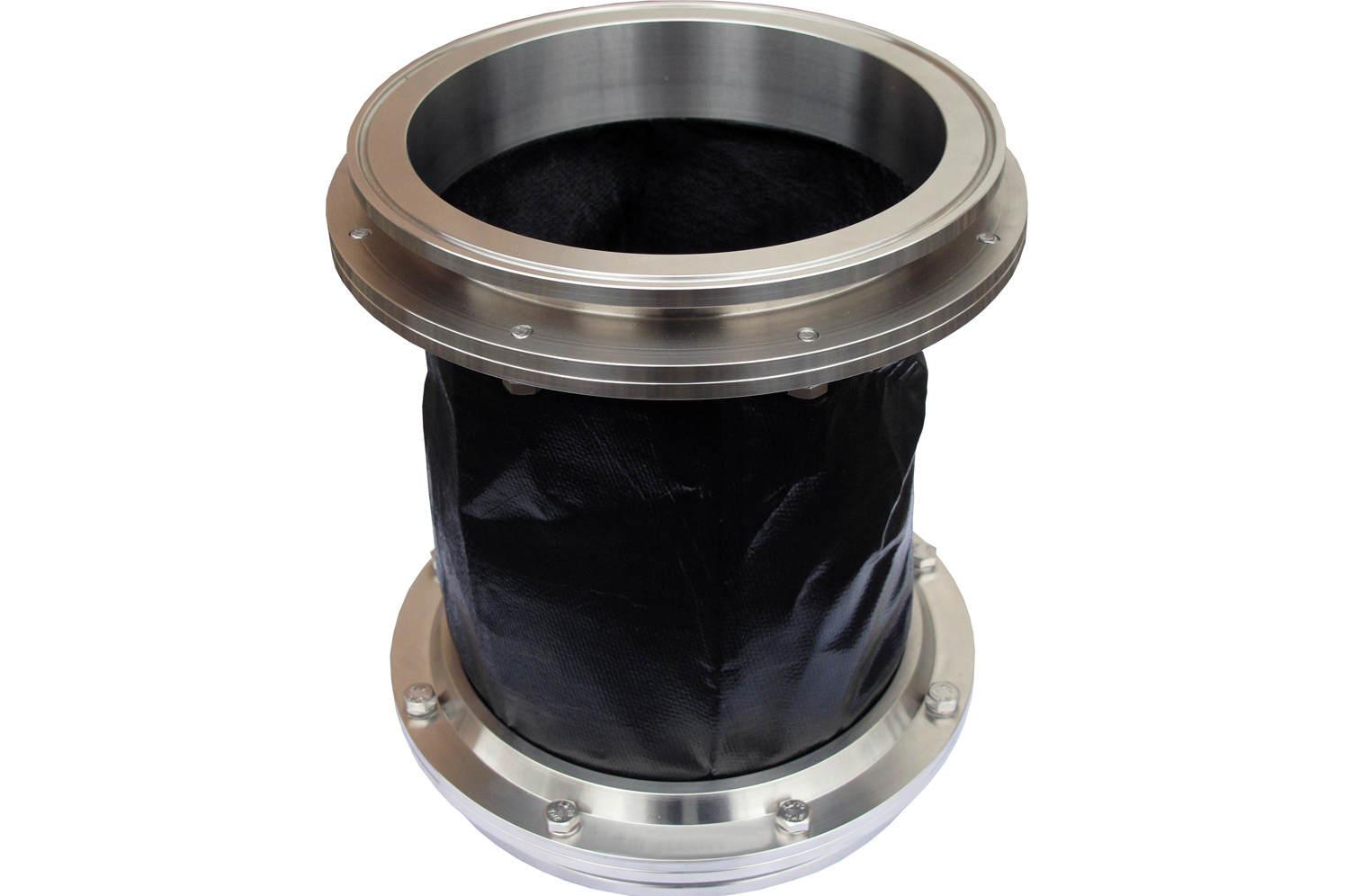

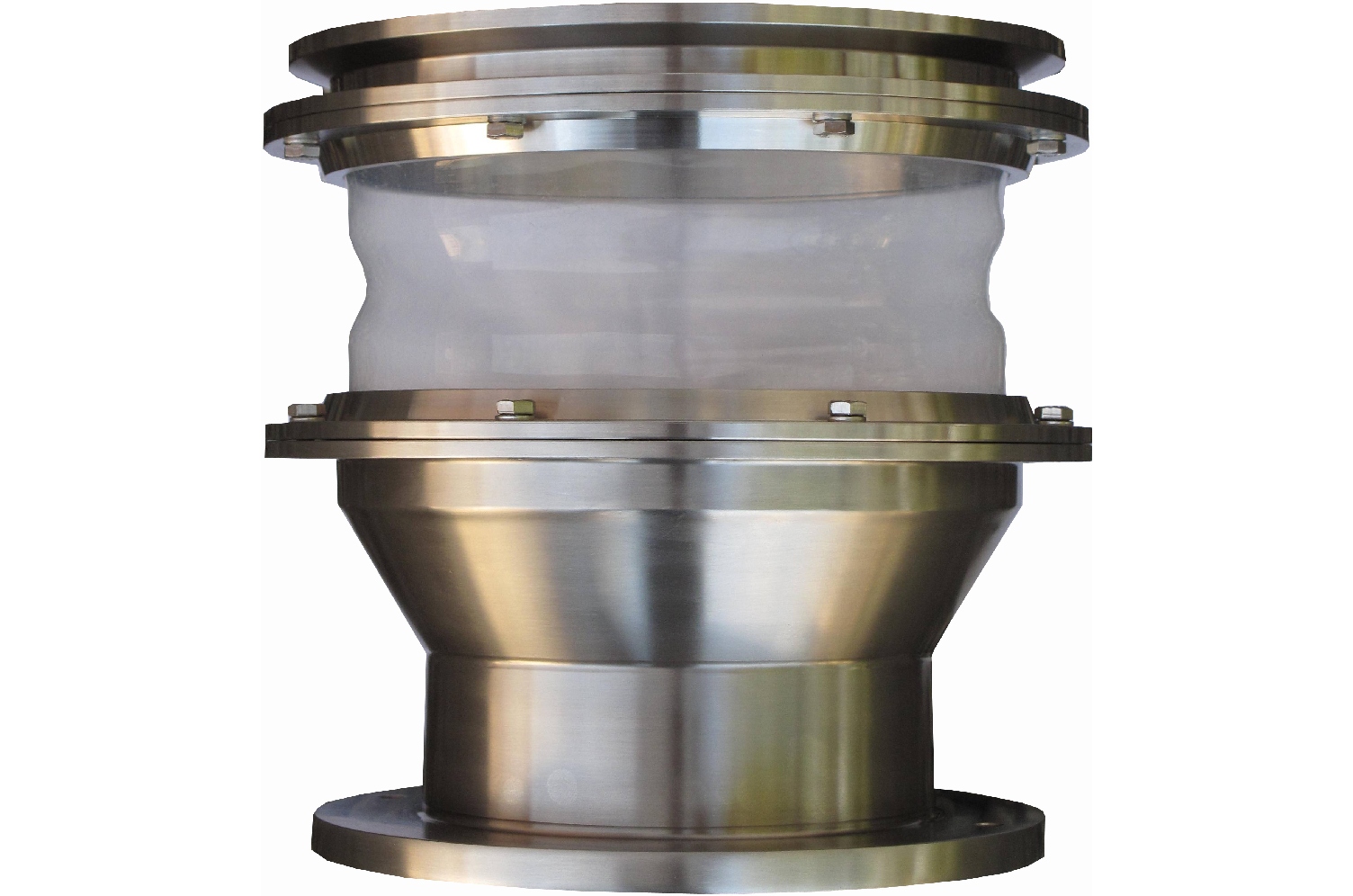

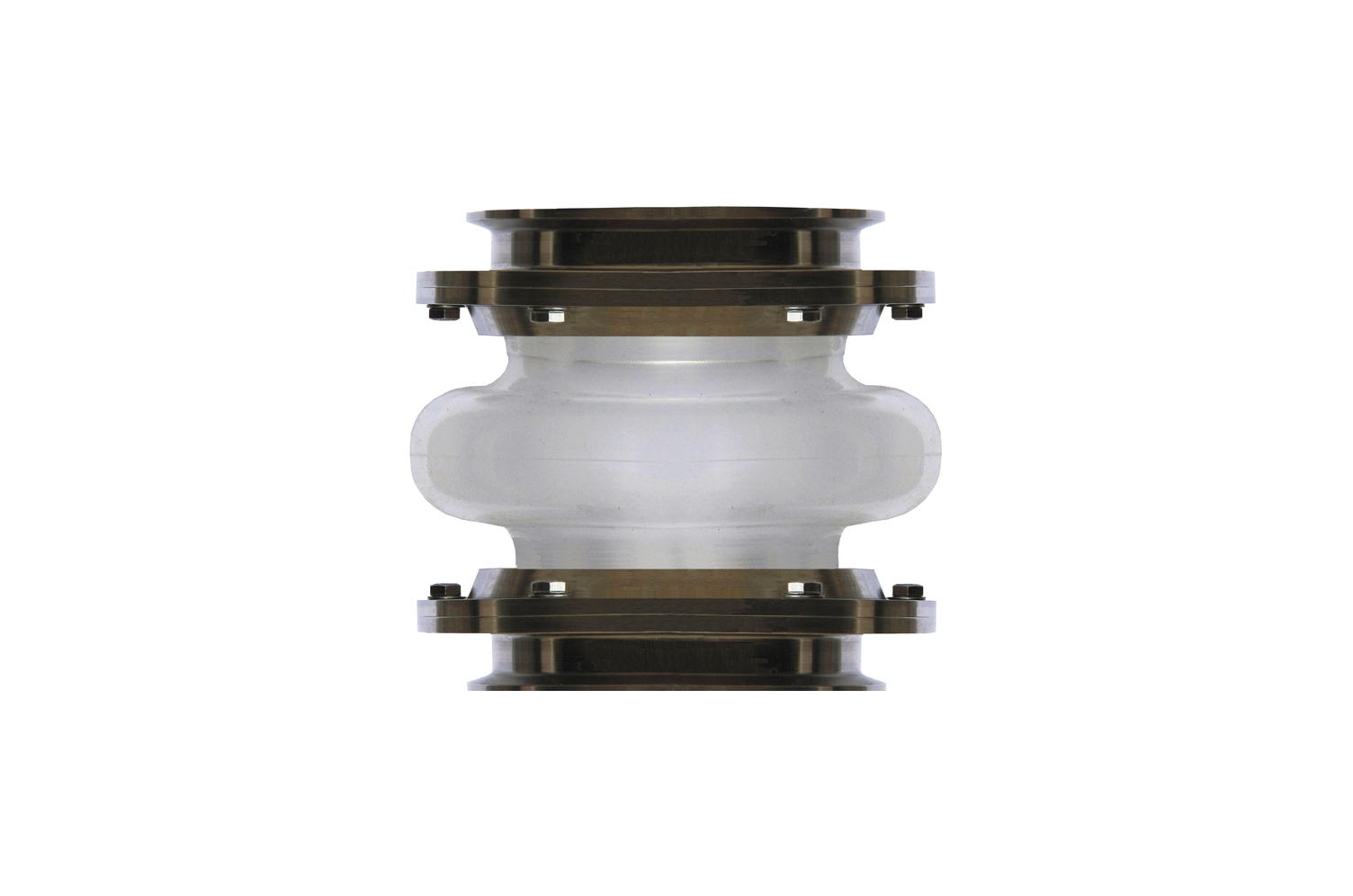

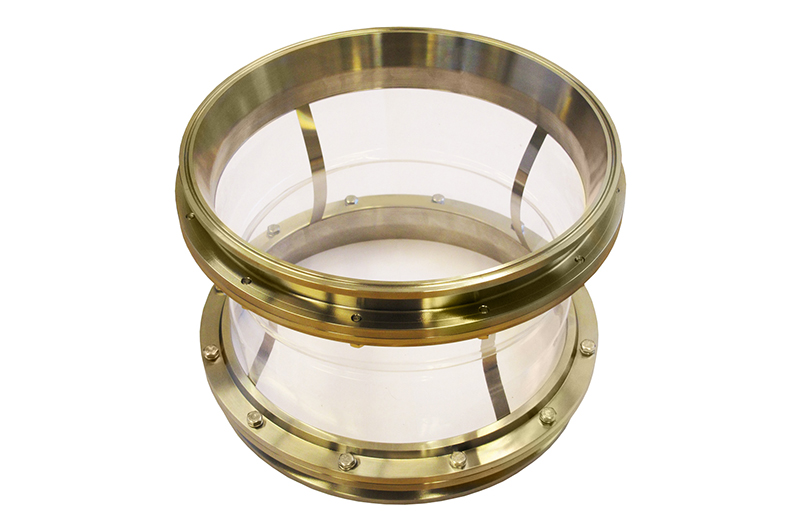

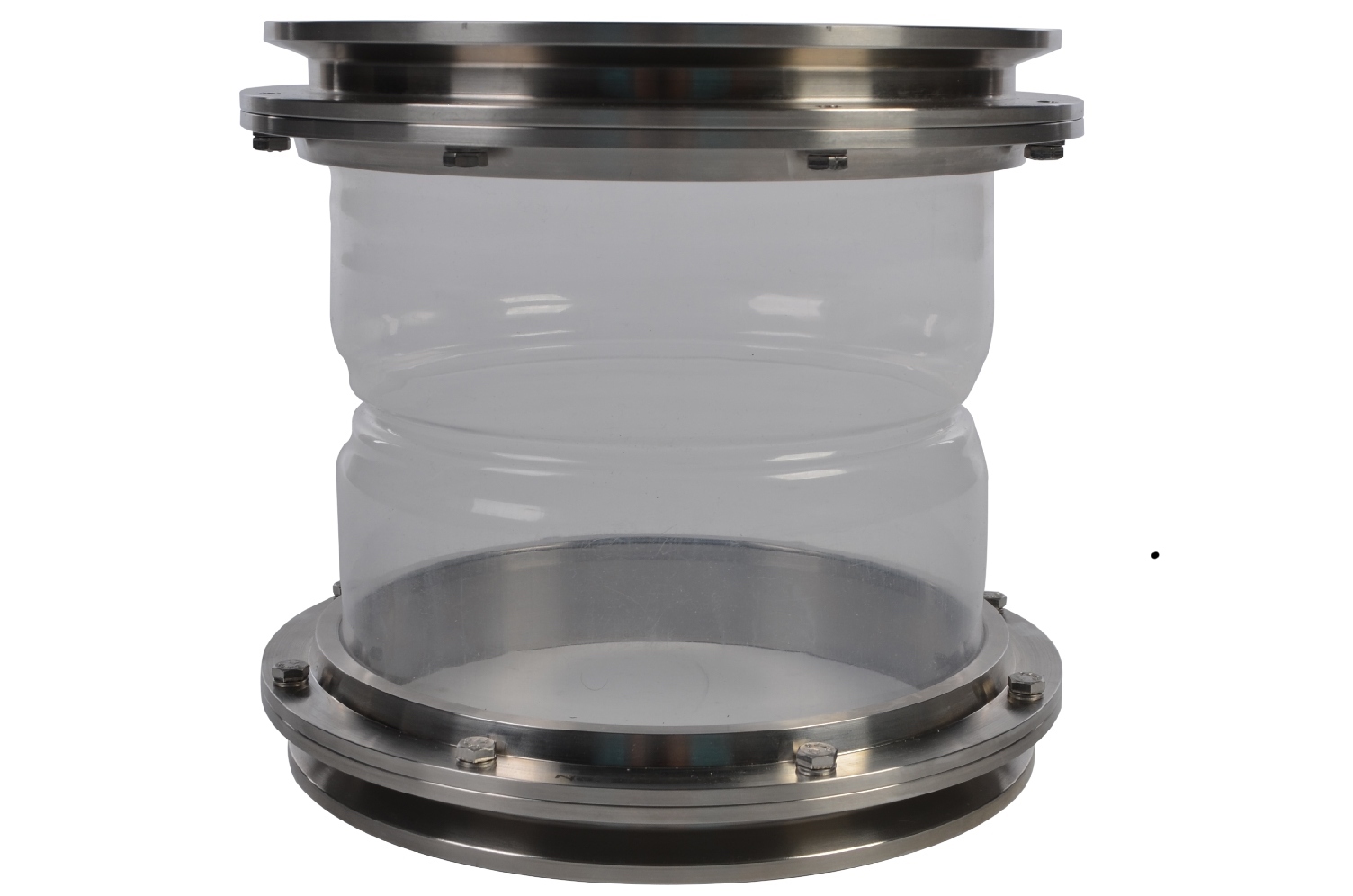

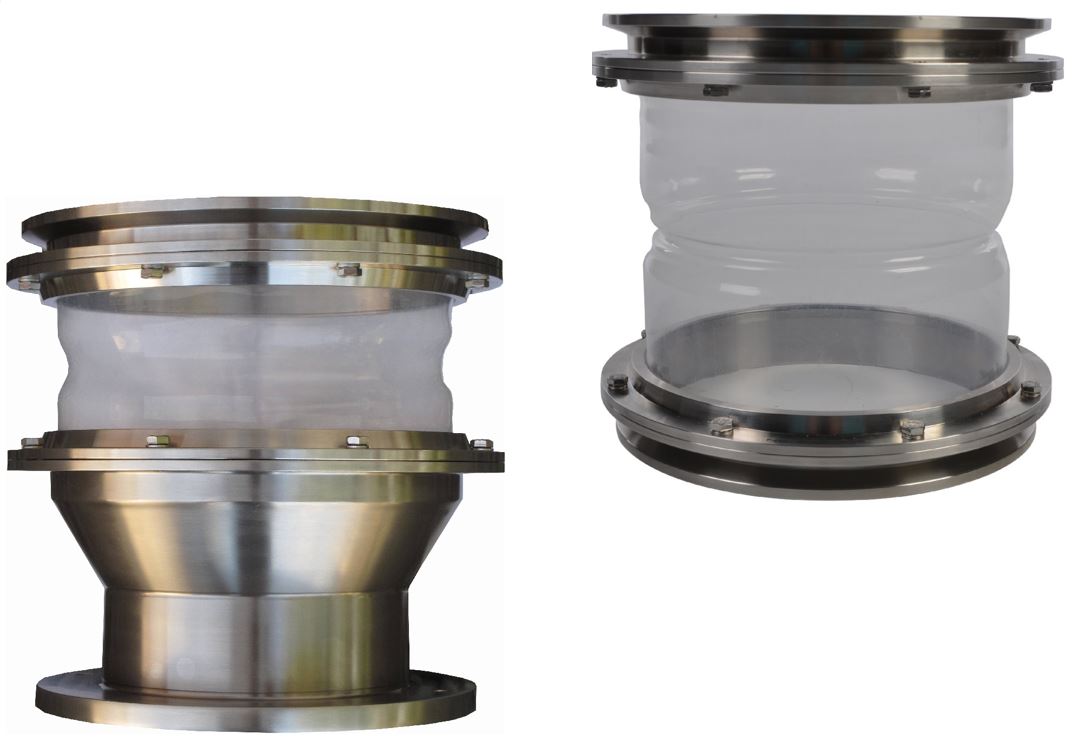

CFL 은 Tri-Clamp 플랜지에 원추형 주둥이가 볼트로 결합된 유연한 연결 방식입니다.
Triclamp 플랜지는 하나의 빌릿(billet)으로 가공되어집니다. Triclamp 어댑터는 하나의 원추형 입술 형태위에 유연한 슬리브가 밀려들어간 형태입니다. 원추형 상대 플랜지는 가스킷 링안에 가공된 형태로 볼트로 체결되어 원추형 입술 형태에 슬리브를 밀봉시킵니다. 이 설비는 유연한 슬리브가 롤 형태의 슬리브에서 일정한 길이로 잘려 플랜지 사이에 설치된다는 것을 의미합니다.

표준 triclamp 가스킷은 교환가능할 뿐만 아니라 flexible connector 의 어댑터 플랜지를 밀봉하는 역할을 합니다. 가스킷은 폭넓은 선택이 가능한 재질로 되어 있습니다. 모든 금속 부품은 가스킷 교환 시 재사용 가능하며 큰 이점이 됩니다. 시장에 있는 표준 결합 규격을 이용하여 연결 클램프를 다양하게 이용할 수 있습니다. 예를들면 표준 triclamp 악세사리나 패드 잠금장치나 tool release 를 가능하게 하는 형태가 있습니다.

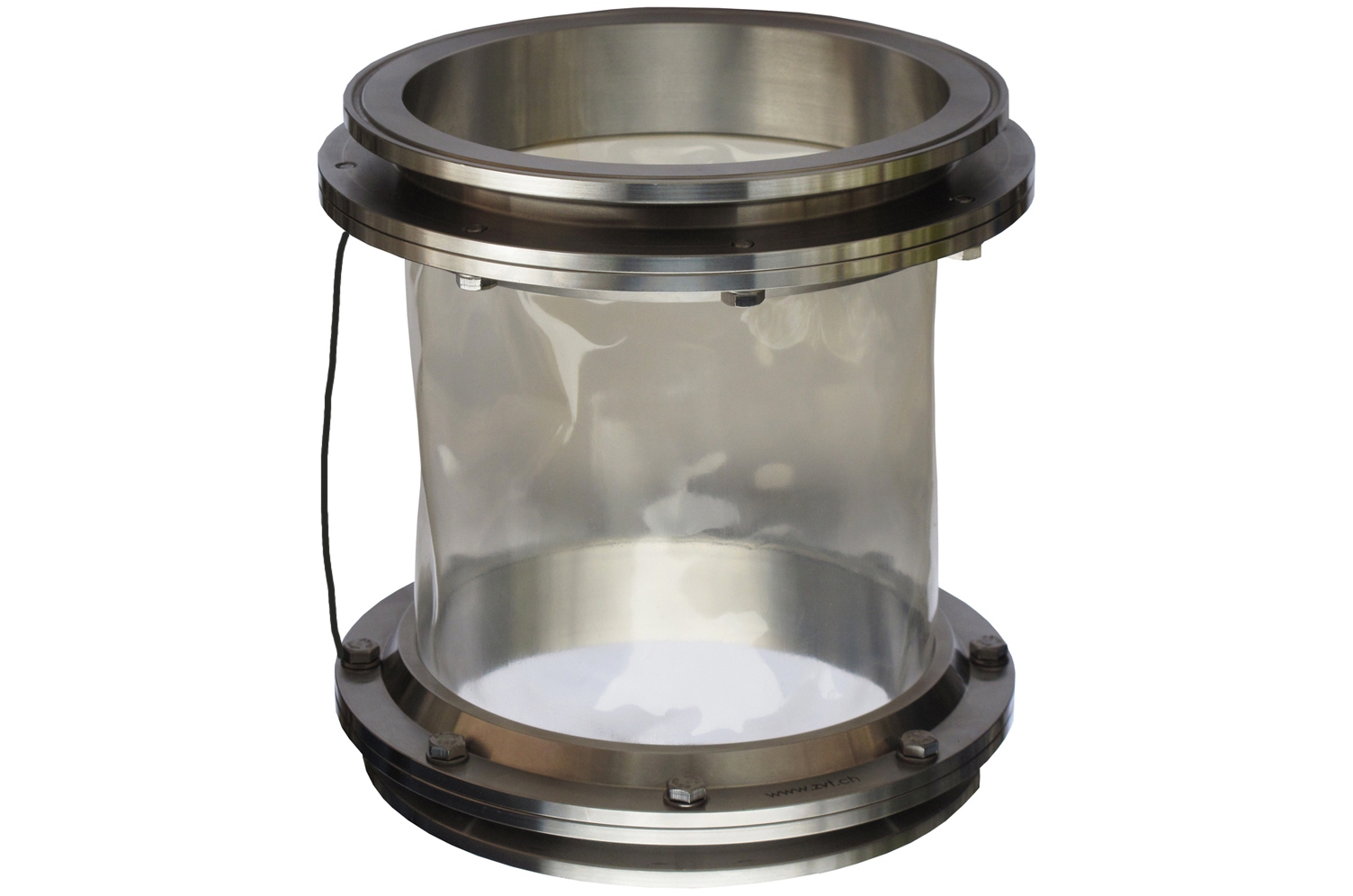

브라켓이나 버팀대가 자석이나 스위치, 접촉물을 고정시기기 위해 디자인에 포함될 수 있습니다. 또한 flexible connection 의 존재를 검출할 수 있는 전자기기, 클램프 제거시에도 붙어있게 할 수 있는 전자석 역할을 하는 장치가 추가될 수 있습니다. 이것은 또한 LOTO 잠금시스템에 적합하게 만들어질수 있으며, Flexible connection 이 회전 밸브나, 나서형 컨베이어, 나비형 밸브, 밀링 기계나 기타 위험한 장치나 배관 내 해로운 가스가 있을 때 중요한 역할을 합니다.

LFDDC 는 초기에 최고의 기밀성, 액체 밀폐성으로 테플론 재질 연결을 위해 디자인되었고, 유연한 슬리브가 부서졌을때 다른 부품들은 재사용 가능하도록 만들어진 것입니다. 이 디자인은 플랜지에 맞는 원리에 기초하여 플랜지가 용접된 빠른 연결 유형을 갖추었고, 플랜지와 볼트 패턴과 함께 가공되었습니다. 그러므로 Triclamp 가능할 뿐만 아니라 어떤 유형의 플랜지와도 빠른 결합이 가능합니다.

CFL은 세척하기 까다로운 제품이나 오염물이 쌓이는 것을 방지하기 위하여 커넥터 내부에 빈 공간이나 틈이 생기지 않도록 디자인되었습니다. Triclamp 는 옵션일 뿐만 아니라 여러 종류의 플랜지를 결합시킬 수 있습니다. 견고한 금속 어댑터는 진공이나 압력 저항성을 제공하며, 고객의 요구에 맞게 주문 제작이 가능합니다.

여기에는 무게 측정 기술, 폭압방지, 음식물, 화학물질, 컬러, 금속 검출을 포함하는 여러 응용 옵션들이 있습니다.
